上海太阳机械有限公司系日本太阳机械于1994年在上海的投资企业，随着企业经营理念飞速发展，生产规模不断扩大，公司在其生产经营过程中对软件乃至硬件上的管理模式提出了全新的发展要求，为了顺应企业文化的不断发展，一个占地面积约为12800平方米的新厂蓝图已成为闵行都会路1555号新地标，而其弱电项目的构架与实施，将随着新厂房的启用给企业增添全新的企业面貌、树立起良好的公司形象。
新工厂布局主要分为制造车间及办公楼两大部分，根据建设单位的规划蓝图，智能弱电建设项目综合了语音、数据、视频三大通信内容，从应用上说涵盖了电话通讯、计算机网络、安防技术、公共广播等。
一、 计算机网络系统
二、 语音交换机系统
三、 广播背景音乐系统
四、 闭路监控系统
五、 门禁、考勤管理系统
六、 多媒体会议系统
七、 周界报警系统
八、 离线式巡更系统
九、 有线电视系统
上海皓联网络通信技术有限公司作为系统集成商，中标上海太阳机械有限公司新厂区智能弱电项目的建设。并从2008年6月2日起，在历时近4月紧张、严谨、规范、有序的项目施工面前，本着“用户第一，质量至上”的工作作风，秉着“尽心、尽力、尽职”的工作态度，凭借拥有的项目综合能力，依托自身的技术内涵以及长期来积累的项目实施经验，参与了上海太阳机械有限公司工程编号为：2006-2-22建设项目之智能弱电子项目的建设。
上海太阳机械有限公司智能弱电系统从规划到建设，不仅整合了先进的技术理念，同时涵盖了如何将先进的技术理念转化为生产力的全过程，以求设计目标的功能实现，这就要求我们皓联人在项目开展期间，始终以用户需求为准则；国家及行业有关工程质量、安全生产的规范、标准、规程及各类技术管理制度为指导思想；辅以弱电项目建设原则拟定出一个切实可行的施工组织方案，终以先进的技术理念，有效的组织机制，为用户演绎出一个与时俱进的高品位的智能系统，去满足用户的实际需求，去面对日益进步的技术发展。
太阳机械弱电项目的完满实施，是对我们皓联公司技术管理能力：包括具有各子系统主要技术的分析能力、深化设计及设计审核能力、项目实施的应变能力，工程界面的划分与确定的能力；工程管理能力：包括具有工程质量、安全、进度的控制协调能力、及时发现问题和现场处理问题的能力与各专业配合和协调能力的验证和考核。
一、 计算机网络系统
我们依据综合布线的基本要求和技术规范，结合现场办公楼和制造车间建筑情况，重新界定了项目布线施工涵盖的包括工作区子系统、水平子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统布线理念，通过直接铺设超五类网线或光缆收敛各工作区子系统信息点至网络核心机房，从实用性出发减少网络工作环节，用以提高网络的安全性、降低项目成本。

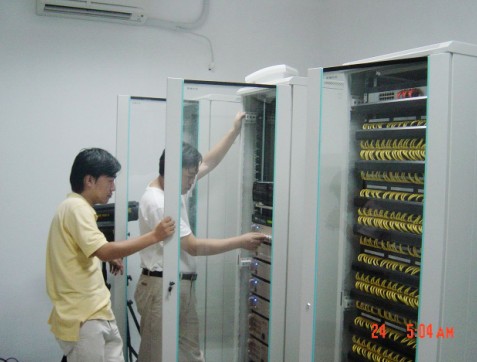

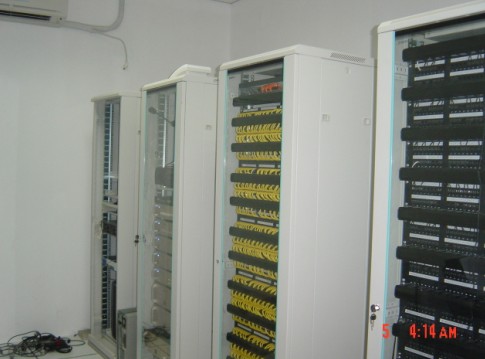

网络中心机房
二、 语音交换机
为了确保企业在技术、商务交流等所有经营活动能有一个交换迅捷的语音通信系统，我们凭借多年积累的语音交换项目经验，依据项目拟定250个语音信息点的规划，在充分考虑系统日后升级和维护的基础上，推荐选用支持纯IP交换和传统时分交换的Panasonic TDA600 IP语音交换机作为企业总机，通过配置E1中继板，满足30B+D数字中继接入，确保电信DID业务的开通。
三、 广播背景音乐系统
鉴于新建厂区对广播系统的基本需求系主要用于公司内厂区背景音乐播放、语音广播及消防报警， 其应用环境涉及到相对嘈杂的制造车间和相对安静的办公楼，针对这两个不同本底噪声的应用环境，为了有效合理实施本项目， 规避系统操作失误引起的声音啸叫，加强系统的可控性，确保系统的拓展性，我们拟定项目实施总体原则为：“分区实施，分路控制”。即在对厂区建筑实施分区基础上，我们依据办公楼及制造车间每一个广播区域不同的广播负载需求，分别配置相应功率的后置功放，用以对每一个广播工作区域进行广播覆盖，灵活应对系统在同一时间段内不同广播场景广播需求。
根据消防联动要求，我们在规划广播项目时，把消防报警、联动系统整合到本广播系统，一旦发生火警，系统收到消防报警联动信号，即刻触发广播系统，将消防报警音源通过配置的相应联动设备，强插、打开所有的喇叭播放报警信号，为应对紧急情况提供安全保障。

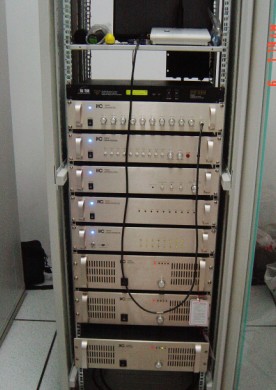

公共广播系统
四、 闭路监控系统
太阳机械主要从事大型印刷设备的生产和销售，为强化企业生产制造现场管理，包括物料、库房管理，人员、车辆进出等安防管理，提高管理效率，新厂建设拟定了全方位视频实时监控系统新举措。
太阳机械新厂区直线距离300多米，规划有10000平方米以上制造车间，仅制造车间计划视频监控生产点位20有余，为规避生产制造过程中大型工装设备启用，强电乃至整个车间安装的20多台变频空调或变频加工设备都将对视频信号传输产生严重干扰，对此，我们根据不同的监控场景，在有效实用，合理预算的项目原则下，拟定了不同的线路施工方案，对于制造车间则选用光缆作为监控传输介质，充分运用光波分复用技术，将视频光节点直接延伸到车间每一个监控点位，力求规避干扰，减少信号衰减，提高图像清晰度。光链路的搭建，除了用以清晰地收敛传输监控信号外，也为今后其它数据的网络应用作了预设，体现了我方项目实施的综合性和前瞻性。

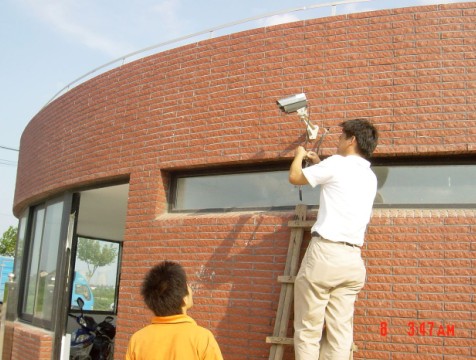

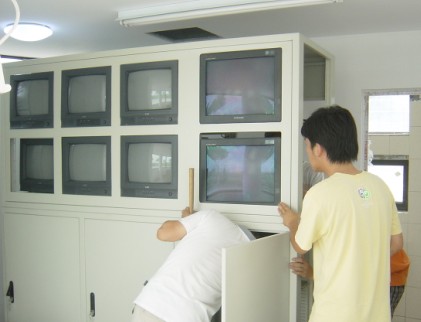

监控电视墙 警卫室监控镜头

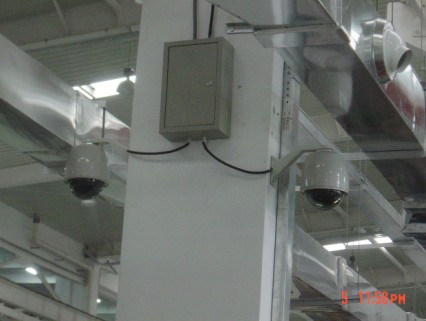

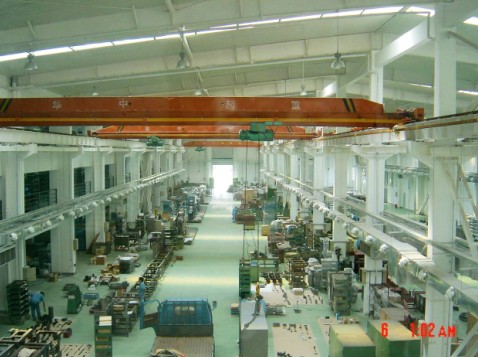

车间全景 车间球机
五、门禁、考勤管理系统
上海太阳机械有限公司约有员工200人左右，在实际生产经营制造过程中除了有长白班员工外，还有大部分员工是生产计件、计时工人，每个班组的实际生产安排或出现无序的加班加点，给行政管理部门日常人员管理、加班统计管理带来了较大的工作难度。
针对项目特点，我们推荐选用了 “多媒体高速身份识别终端”，该系统采用ARM9工业品质主板，Linux嵌入式操作系统，确保系统在24小时内不间断工作，分辨率为640×480真彩、8英寸 TFT液晶显示屏，以其高清晰图形界面，凸现了多媒体应用功能，而考勤刷卡时的视频人像采集功能，有效规避员工间的代刷卡现象。
支持TCP/IP协议的终端系统纳入计算机网络后实现了全程全网的考核，方便了公司人事、行政、财务等管理部门相关人员在授权许可条件下，随时实现远程登陆数据库，调用、核查、考核公司所有员工考勤纪录，最终利用考勤纪录所形成的报表进行汇总考核管理。
系统同时支持就餐管理，就餐员工持有IC门禁卡就可以在食堂就餐系统上非接触刷卡就餐，所有数据通过网络录入后台管理统计系统。
同样，在规划其局域网之同时我们已就项目中门禁系统建设予以新的定位，推荐选用支持TCP/IP协议的门禁系统，强化了管理人员对于门禁系统的控制性，提高了使用乃至维护的灵活性。极大的方便管理人员系统支持TCP/IP的网络特性，对整个门禁系统的人员进出、刷卡记录、数据采集进行集中统一管理。

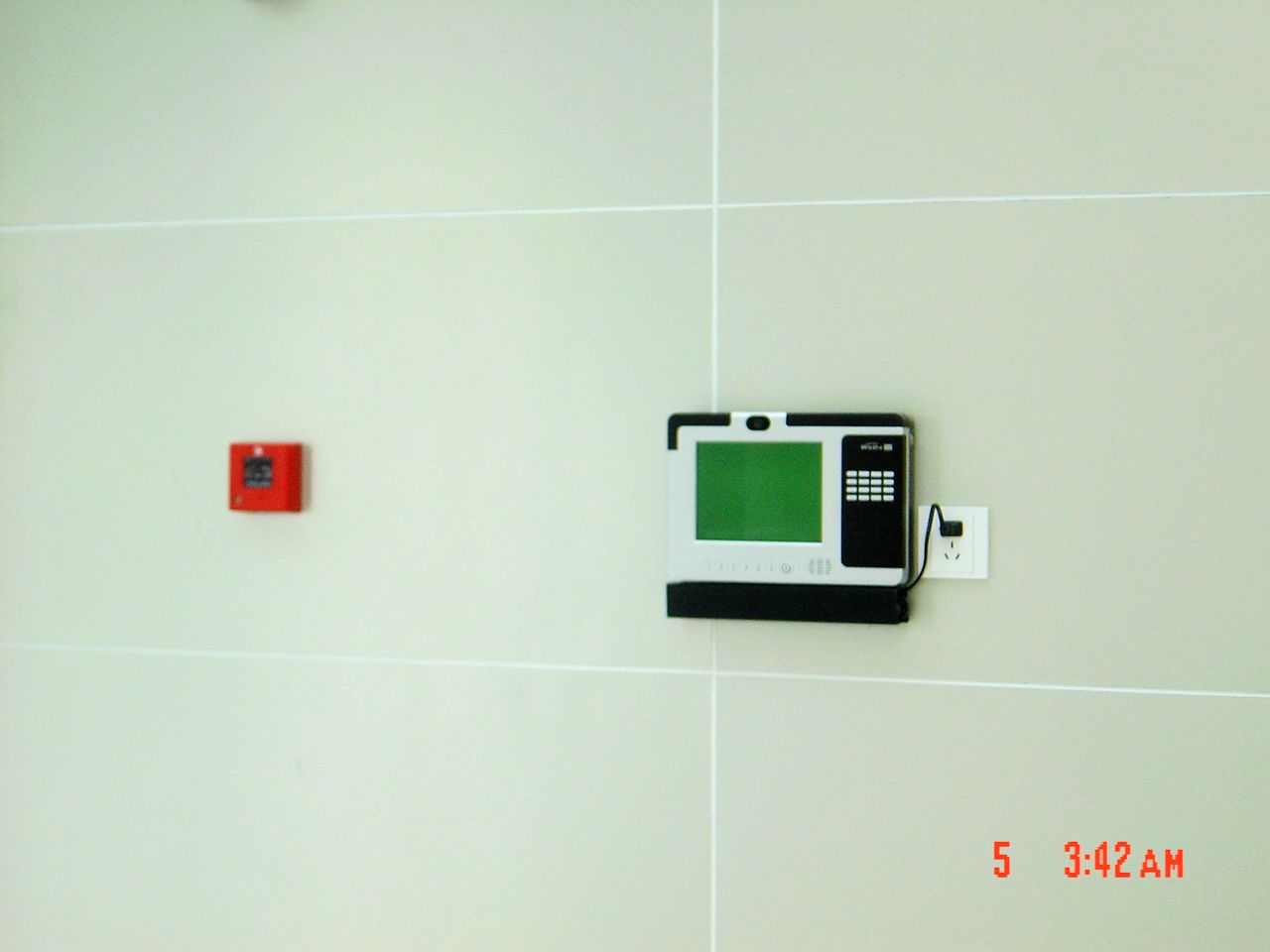

门禁、考勤一体机
六、多媒体会议系统
太阳机械注重企业文化建设之同时，强调用户培训及行业间的横向技术交流，对此建设单位在项目规划初期就拟定了多媒体会议室设想，据此，我们遵循“技术先进、功能齐全、实用可靠、价格合理”的原则，为项目规划了一个集会议、娱乐、教学、交流的多媒体会议室。
系统配置专业16路调音台，对电脑、DVD、鹅颈话筒及无线话筒等音源进行收敛，其内置麦克风超级输入和平衡高电平输入，连接外部处理器的3段EQ，6个辅助输出混音群组和多路录音的直接输出，令用户灵活地控制混音和讯号路径，而内置16秿预设程序的数字效果处理器，脚踏开关和节拍延迟，增强了现声演出和录制混音功能，系统设置的反馈抑制器则兼顾了会议、娱乐功能。
所有音源接入PHONIC XP2000 600W功放进行放大输出到适合语言和音乐效果的4个200W德国HK专业音响，达到音色饱满，音质清晰专业水准。
会议室还配置了带有“杂讯检测”静音控制功能，UHF 超高频段无线麦克风话筒，满足不同使用场景。
根据培训功能要求，在会议室前端放置1块120英寸的自动升降投影幕布，3000流明的高亮度及XGA高分辨率SONY专业投影机，足以满足用户会议、教学、培训投影之需求。系统预留了日后双向视频会议系统扩建功能。

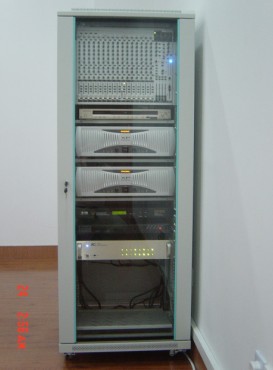

多媒体会议系统
七、周界报警系统
太阳机械占地12800平方米，围墙周长1000余米，为防止盗窃及非法闯入，厂区范围拟建周界报警。
根据用户要求，结合业内规范，项目以警卫室为中心，设厂区周界为12个防区，采用不受自然环境（如雾、雨、雪等）及小动物影响、误报率低、最具威慑、阻挡、报警三重功能的电子围栏系统。系统金属线上悬挂的黄色警示牌、每秒发出的3000V能量小于3焦耳的似有触电之感的低频脉冲信号、电子围栏本身的有形的屏障、现场的声光报警足以令入侵者望而却步。

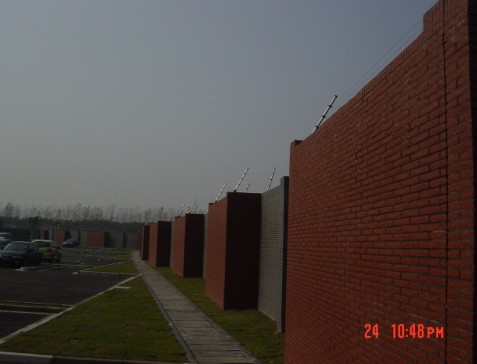

周界电子围栏
八、离线式巡更系统
根据用户要求，通过在厂区、办公楼各不同楼层及重要地点分别安装一个内藏不同编码的巡查信息钮，形成巡查路线。届时公司保安手持巡更棒按照信息钮布置的路线和规定的时间完成巡查和信息采集过程。
事后管理人员将巡更棒中的巡查信息与系统事先设定的巡查信息予以核对，完成对公司保安包括巡检班次、巡查时间、巡查路线的考核。如此有助于提高对保安人员工作的管理，加强安全核查，减少安全隐患。

九、有线电视系统
根据项目需求，我方施工人员通过铺设视频线路，在员工食堂和休闲区域处吊装液晶电视机，确保企业实施人性化管理。提高企业文化的素养。
|
